新策电子产品介绍(电源测试类仪器系列)




电源测试类仪器系列:包括65XX系列、85XX系列电源参数测量仪及其配套产品和XC178xx系列直流电子负载;

65XX系列产品为自动测量仪系列产品。以其不同的测量精度、不同的测量范围、不同的测量频率满足不同用户的需要。




XC17802直流电子负载

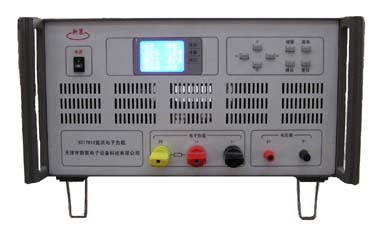

XC17812XC17820)直流电子负载





XC178xx 系列直流电子负载

1概述

XC17802 直流电子负载为200W直流电子负载,XC17812 直流电子负载为1200W直流电子负载,XC17820 直流电子负载为2000W直流电子负载。均可应用于直流电源性能测试、蓄电池测试及其它各种要求使用直流电子负载的场合。如部队、铁路、科研单位、大专院校和工矿企业等。

本仪器具备直流电子负载功能、直流电压表功能及直流电流表功能。具有恒流、恒阻、恒功率及恒压四种模式。可以实现对直流电源的输出电压、输出电流、负载效应(负载调整率)、过流保护点、输出电压短期稳定性以及蓄电池容量的测量。本仪器以微处理器为核心,采用点阵式液晶显示器显示。操作简便,直观,中文显示,一般水平的人员都能使用。
2
技术指标
恒流设定范围:020AXC17802); 0 80AXC17812);0120AXC17820);
恒流设定误差:±1%设定值+0.02A);
恒阻设定范围:0.01400Ω
恒功率设定范围:0200WXC17802); 01200WXC17812); 02000WXC17820);
恒压设定范围:380VXC17802XC17812);3160VXC17820);
恒压设定误差:±1%设定值+0.1 V);
电流测量范围:021AXC17802);084XC17812);0126XC17820);
电流测量误差:±0.5% 读数值+10mA );
电压测量范围:负载端:084VXC17802XC17812);0168XC17820);

电压表端:384VXC17802XC17812);3168XC17820);
电压测量误差:±0.1% 读数值+3mV);
接口功能:可通过RS232串行口与上位机相连传送数据。
电源最大功耗:150W
安全性:电源输入端与机壳之间应能经受交流电压1500V(有效值)、频率50Hz、判定电流10mA、时间为1min 的耐压试验,试验时,不应发生击穿、飞弧等现象。





XC6510电源综合参数测试仪

1)负载效应:测量误差±2U0X直流电压表测量误差/U0-U01
2)源效应:测量误差±2U0X直流电压表测量误差/U0-U01
3)周期与随机偏移:测量误差1mVp-p1Vp-p频率范围50Hz10MHz 测量误差±0.5db
4)过冲幅度:测量误差±2%
5)瞬态恢复时间:测量误差±60ηS
6)电源纹波分析:基波-20次谐波  测量误差±0.5db
7)直流电压:测量范围0-40V
8)直流电流:测量范围0-50A





XC6520快速充电机测试仪

简便快捷的界面及键盘操作
模拟被充电电池,以恒流或恒压工作模式,对被测充电机进行测试
测试自动化、智能化、高精度
主要功能
    对镍镉电池和镍氢电池进行充电的各种型号快速充电机进行检测,亦可检测锂离子电池充电机;
    测量充电电压、充电电流、电压增量、脉冲宽度、定时时间、稳压电源;



XC6531A航空蓄电池测试仪
功能:适用于各种蓄电池进行实有容量测试;
放电电流:245A(连续可调)
放电电压:1070V
基本精度:±1%
放电功率:1.4kW
具有电池极性接反、过压、过流、过功率保护;
显示方式:128×64 点阵显示器,中文显示;
接口方式:RS485















XC6540充电设备和蓄电池测试仪

该仪器主要用于各种铅酸蓄电池的检测和蓄电池充电设备的检测。对铅酸蓄电池的优劣作 出早期判断,满足对铅酸蓄电池高质量维护的需要。包括汽车启动用蓄电池、通讯用蓄电池、电力用蓄电池等。

主要功能:

对充电设备的充电电流、充电电压、保护功能进行检测;

可对铅酸蓄电池的电池电压、电池内阻、实有容量、相对容量进行测试;

可预置充电设备和蓄电池的型号和技术参数;

上位机通过RS232串口与本仪器进行通讯、数据分析打印。

具有电池极性接反、过压、过流、过功率保护;

显示方式:128×64 点阵显示器,中文显示;
接口方式:RS485

















手持式

XC65401蓄电池测试仪
1
主要功能:

仪器内部具有电池数据库,存储12种电池数据,可直接将测试结果转换成电池容量 。本产品可以实施在线测试,无需对电池放电,安全性高,操作方便。还可以针对各种铅酸蓄电池和镉镍、氢镍、锂电池进行电压、内阻测试。

本产品与我公司生产的程控电子负载相联使用,还可以对仪器内数据库中没有的电池数据进行收集,扩充仪器内部的电池数据,适应更多电池直接容量显示。可以对采集的数据存储查询,通过RS232串口与上位机进行通讯,对数据处理生成测试报告。 采用交流内阻和四端对测试方法对电池内阻进行测试,测试的数据更能反映蓄电池组的真实状况。 仪器操作方便,测试精度高,抗干扰能力强,工作稳定可靠。
2
性能特性:
2.1
、蓄电池种类:2V48V
2.2
、蓄电池容量:0Ah1000Ah
2.3
、相对容量: 测量误差: ±20%
2.4
、内阻测量

测试频率: 1kHz±0.5%

内阻测量:自动量程

测量范围:量程1 4Ω400Ω 测量误差: ±1%40mΩ

量程2 40mΩ测量误差: ±1%400μΩ

量程3 4μΩ40mΩ 测量误差: ±1%4μΩ

最高分辨率:4μΩ
2.5
、电压测量:测量范围:0V60V 测量误差:±(0.2%+10mV)
2.6
、存储范围:20组蓄电池相对容量数据和28×64节蓄电池内组数据







XC6541蓄电池组检测维护仪

用于对0.6Ah12Ah的镉镍蓄电池组、氢镍蓄电池组、锂离子蓄电池组、 聚合物锂离子蓄电池组进行测试、修复、充放电。

对电池进行准确的全面性能检测,提供评判参数(容量、电压、直流内阻、循环次数), 给出综合评判指标,得出处理选择方式。

对正在使用的电池组进行周期性的维护,消除记忆效应,实现电量保持,降低电池内阻, 延长使用时间。

对长时间储存的电池进行修复处理,消除记忆效应,激活因自放电导致无电压的电池组, 恢复其最大容量。

充放电:对不同种类电池进行标准和快速充放电。

其它:系统可通过USB接口与计算机进行数据交换。
     4
个独立的处理通道。







XC6542铅酸蓄电池修复仪

主要用于铅酸蓄电池的充电和修复。该产品采用高频小电流脉冲技术可以有效的去除铅酸蓄电池的硫酸盐化,对由因硫化造成容量下降的铅酸蓄电池进行修复处理,进而恢复电池的容量。同时本产品还具有充电功能,对正常的蓄电池进行充电维护,延长蓄电池的使用寿命。

主要技术指标:
蓄电池种类:10Ah200Ah12V铅酸蓄电池
蓄电池修复:修复电流: 1A5A 脉冲频率:8.33kHz±5%
充电电流:1A20A
充电方式:恒流-恒压方式和脉冲方式
蓄电池放电:恒流1A20A
通道数:3路通道可同时处理蓄电池。

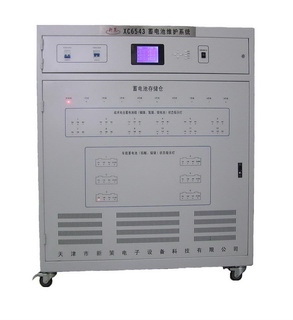

XC6543蓄电池维护系统 XC6543 Accumulator Maintenance System

1 概述
    XC6543
蓄电池维护系统是对多种蓄电池进行充电、放电、激活、活化于一体的电池维护设备,其多功能的应用,使得多种电池的充放电、激活、活化操作更加简单方便。
    XC6543
蓄电池维护系统对于不同的电池组采用不同的处理方式:对于锂电池维护方式采用充电为主,充电过程中自动进行激活处理,解决了锂电池输出关断保护;对于碱性电池(镍镉电池、镍氢电池)维护方式采用充电+激活的方式,对于长时间不使用的碱性电池通过激活方式,可以提高其容量;对于铅酸电池维护方式采用充电+放电+活化的方式,可以去硫化、延长电池的寿命。
设备以微处理器为核心,采用点阵式液晶显示器,中文显示,人机对话直观,操作简单方便。
2
电池维护的必要性

蓄电池组是各种用电设备的供电电源之一,数量大,范围广。目前的电池组主要是锂电池、铅酸电池和碱性电池(镍镉电池、镍氢电池)。

锂电池特点是体积小、容量大、重量轻、无污染、自放电率低、电池循环次数多、无记忆等优点。在锂电池存放时间较长时,或锂电池使用过量造成电压低于一定的值时,锂电池内部保护电路将关断输出,即电压为0V。锂电池将不能正常供电,普通的充电器又无法对其进行充电。采用本设备的激活功能,用瞬时大电流对锂电池激活,使其恢复电池电压,再对其进行充电,使锂电池恢复正常。

镍镉电池最大问题是具有记忆效应,记忆效应可使电池无法有效的充电,出现一充就满,一用就完的现象。镍氢电池理论上没有记忆效应,但实际使用时,也存在记忆效应。由于镍镉电池和镍氢电池自放电比较大,长时间不使用其容量降低。采用本设备激活功能,可消除镍镉电池的记忆效应,恢复电池容量。

铅酸电池长时间存放或使用较长时间后都容易产生硫化,使其容量降低,这时采用本设备的活化功能,可去除铅酸电池的硫化,恢复容量,延长电池使用寿命,节约购置经费。此外对铅酸电池充电时不能大电流充电、电压不能过高,否则将损坏电池。

对所有蓄电池组定期维护,将保证电池完好率,将延长使用寿命。
均衡充电的重要性

目前市场上出售的铅酸电池充电机所采用的充电方式要么是串联充电,要么是并联充电。不同批次电池的状态不会一致,同批次的电池经过使用或存放,状态也会发生变化。这种串联或并联的充电方式在电池状态不一致时充电不均衡,造成过充或欠充,极容易损坏电池,造成电池报废。XC6543蓄电池维护系统共有18路维护通道,可同时对18组电池进行维护。每路通道能够针对一组电池有的放矢的维护,因此充电均衡,维护的质量高。
技术指标 Technical Specification
4.1
工作条件 Working Conditions

温度: -20℃40℃

电源:交流   220×1±20%V 50×1±5%Hz
4.2
电池种类 Battery Type

镉镍电池组:  12V/4.5Ah12V/65Ah24V/4.5Ah24V/45Ah

氢镍电池组:  12V/7Ah24V/7Ah

锂离子电池组:14.4/2 Ah 14.4V/9Ah

蓄电池铅酸:  12V/10Ah12V/200Ah,  24V/10 Ah24V/200Ah
4.3
充电电流 Charge Current
a
)镍类和锂离子电池组

充电0.2C5A
b
)铅酸蓄电池

充电0.1C10A
4.4
充电时间 Charge Time

镍类电池组充电时间不大于6.25小时;

铅酸充电时间不大于20小时。
4.5
充电方式 Charge Manner

镍类电池组采用恒流充电方式;锂离子电池组采用先恒流后恒压充电方式,充满后能自动转入涓流充电;铅酸蓄电池应采用先恒流后恒压充电方式。
4.6
操作类型 Operation Type
      a
)电台电池:充电、激活;
      b
)车载电池:充电、放电、活化;
4.7
铅酸蓄电池放电
      a
)放电方式:恒流放电;
      b
)放电电流:1A15A
4.8
电池组的温升

被充电池组外壳表面温升镉镍电池组应小于12℃,氢镍电池组应小于25℃
4.9
恒压精度:       ±10%+10mV);
4.10
恒流精度:      ±10%+10mV);
4.11
电压测量精度:±5%+10mV);
4.12
电流测量精度:±5%+10mV);
4.13
通道数:         18通道;
4.14
保护功能:      输出过流保护、过压保护、短路保护;
4.15
外形尺寸:        1250mm×1500mm×600 mm (××)
系统配置
    XC6543
蓄电池维护系统配置有主控柜、1250蓄电池存储柜、850蓄电池存储柜、多种电池适配线、上位机软件。其中主控柜是维护蓄电池所必须的设备。电池储存柜即作为电池储存柜,又可用来进行日常电池充放电等维护。根据用户电池维护数量的多少,维护场地面积大小,可以配置不同尺寸的电池储存柜。

XC6580电源质量分析仪
     XC6580
电源质量分析仪是根据多种航空电源、地面电源的技术性能、使用要求和有关标准而研制的通用型检测仪器。重点解决中频电源、工频电源供电质量检测问题,兼顾电源设备的性能测试。可广泛用于航空单位、飞行训练基地、电源的研制、生产、维修部门,也可用于机场及其他使用中频电源、工频电源的场所。

仪器满足对电能质量的多种交流特性进行测试分析,实现了交流电压、电压不平衡、电压相位差、畸变系数、畸变频谱、波峰系数、稳态频率、稳态电流、瞬态峰值电压、电压瞬变、频率瞬变、电流瞬变等参数的测量与显示。 仪器还满足对多种航空直流电源特性进行测试分析,实现了对稳态电压、畸变系数、畸变频谱、脉动幅度、稳态电流、直流电压瞬变、直流电流瞬变等参数的测量与显示。
测试通道数量:4个电压测试通道、4个电流测试通道;
交流电压:1600Vrms±0.2%
直流电压:1300V±0.2%
交流电流:0500Arms±0.8%
直流电流:02500A±1%
谐波分析数目:63次谐波;
相位差测试误差:±0.5°
交流畸变系数测试误差:±1%
尖峰捕获:10μs

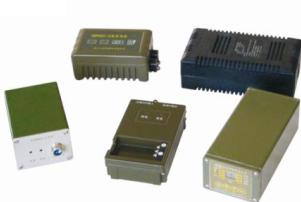

XC85XX充电机系列产品
     XC85XX
系列充电机可为锂离子、锂聚合物、镉镍、氢镍等电池组充电,工作稳定可靠,操作简单、显示清楚,电磁兼容性好,并可根据要求实现防水及防盐雾功能。

充电电压范围:

锂离子及锂聚合物电池:3.6V~25.2V

镉镍及氢镍电池:6V~24V

充电电流范围: 0.1A~6A

充电容量:不小于实有容量的95%

充电保护:

锂离子及锂聚合物电池:最小电流

镉镍及氢镍电池:-V、时间
